スタートガイド

EdgeWise内のケーブルトレイモジュールを使用すると、ポイントデータベースからケーブルトレイを抽出できます。 この記事では、ポイントデータベースから完全なケーブルトレイモデルに移行する方法について説明します。 ケーブルトレイのワークフローの詳細については、このクイックスタートガイド内の記事を参照してください。

規格

EdgeWise内のすべてのケーブルトレイ要素は、標準サイズに基づいている必要があります。 ケーブルトレイツールバーの左側には、XNUMXつのドロップダウンメニューがあります。 これらを使用すると、使用するデフォルトの標準と、EdgeWiseで抽出するサイズを変更できます。 サイズをつけたまま 自動調整 最も近いサイズを見つけるようにEdgeWiseに指示します。

カスタム標準ケーブルトレイクイックスタート
図1:Autofitに設定されたケーブルトレイ標準

独自のカスタム標準を挿入する場合は、見つかったカスタム標準ガイドを参照してください (茶事の話はこちらをチェック).


半自動抽出

標準とサイズを選択したら、要素の抽出に進むことができます。 EdgeWiseにサイズを決定させたい場合は、サイズをオンのままにします 自動調整。 あなたの選択 抽出ツール リボンから、またはを押します X キーボードのキー。 次に、左クリックして選択ボックスを開始し、オブジェクトの周りを左クリックし続けます。 ポリゴンがアイテムを囲んでいる場合は、ダブル左クリックして選択を終了します。 EdgeWiseは、ダクト要素に最適なものを見つけて抽出します。 ケーブルトレイの場合、トレイのまっすぐな部分を抽出するだけでよいことに注意してください。 エルボーとトランジションの挿入は、後で自動的に行われます。

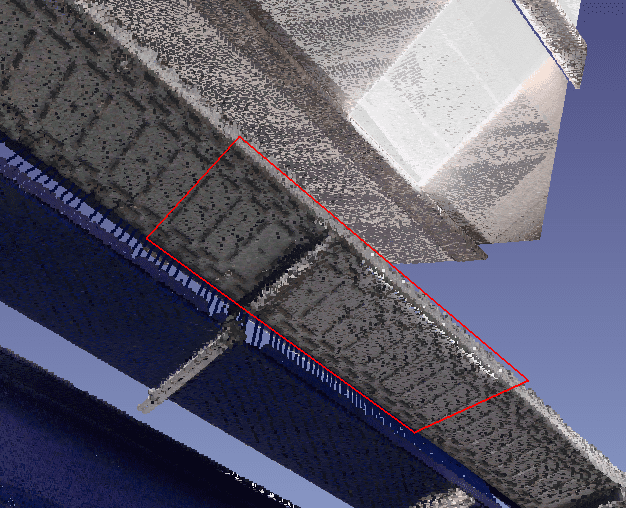

ケーブルトレイクイックスタートの抽出ポリゴン
図2:ケーブルトレイの抽出ポリゴン

参照する この記事 半自動抽出の詳細については。


QA

要素をQAするには、3Dビューで要素を選択し、[ スマートシート ボタン。 または、 Q キーボードのキーを押します。 左クリックしてドラッグ 2D空間での位置を調整するための、3Dビューの白い輪郭のオブジェクト。 ツールバーと3Dビューで利用できる他のQA翻訳ツールを利用してください。

参照する この記事 QAの詳細については。


アラインメント

接続やトランジションを行う前に、ケーブルトレイの位置を調整すると便利な場合があります. アライメントの実行は、 スナップ ケーブルトレイツールバーにあるツール。

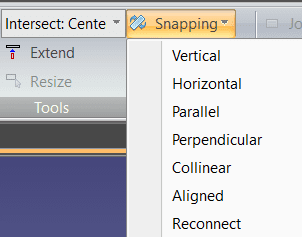

スナップケーブルトレイのドロップダウン
図3:スナップドロップダウン

参照する この記事 配置の詳細については。


接続

アラインメントを利用するかどうかに関係なく、 橈骨エルボ or 留め継ぎエルボ 自動ツール。

最初の使用 Ctrlキーを押しながら左クリック XNUMXつのストレートケーブルトレイセクションを選択します。 トランジションは必要に応じて自動的に挿入されます。 クリック 橈骨エルボ or 留め継ぎエルボ 正しいエルボーを挿入します。

留め継ぎエルボは自動的に抽出されます
図4:自動的に追加された留め継ぎエルボが緑色で強調表示されます

抽出されたエルボーは、赤い矢印を使用して編集できます。

参照する この記事 配置と接続の詳細については。


輸出

モデルが完成したら、モデルを成果物に取り込む準備が整います。 クリック Revitにエクスポート ボタンまたはのさまざまなオプション 輸出 ご希望のフォーマットのドロップダウンメニュー。

参照する この記事 エクスポートの詳細については。
