リンクステーション

この記事では、コラージュサイトのステーション間にリンクを追加する方法について説明します。

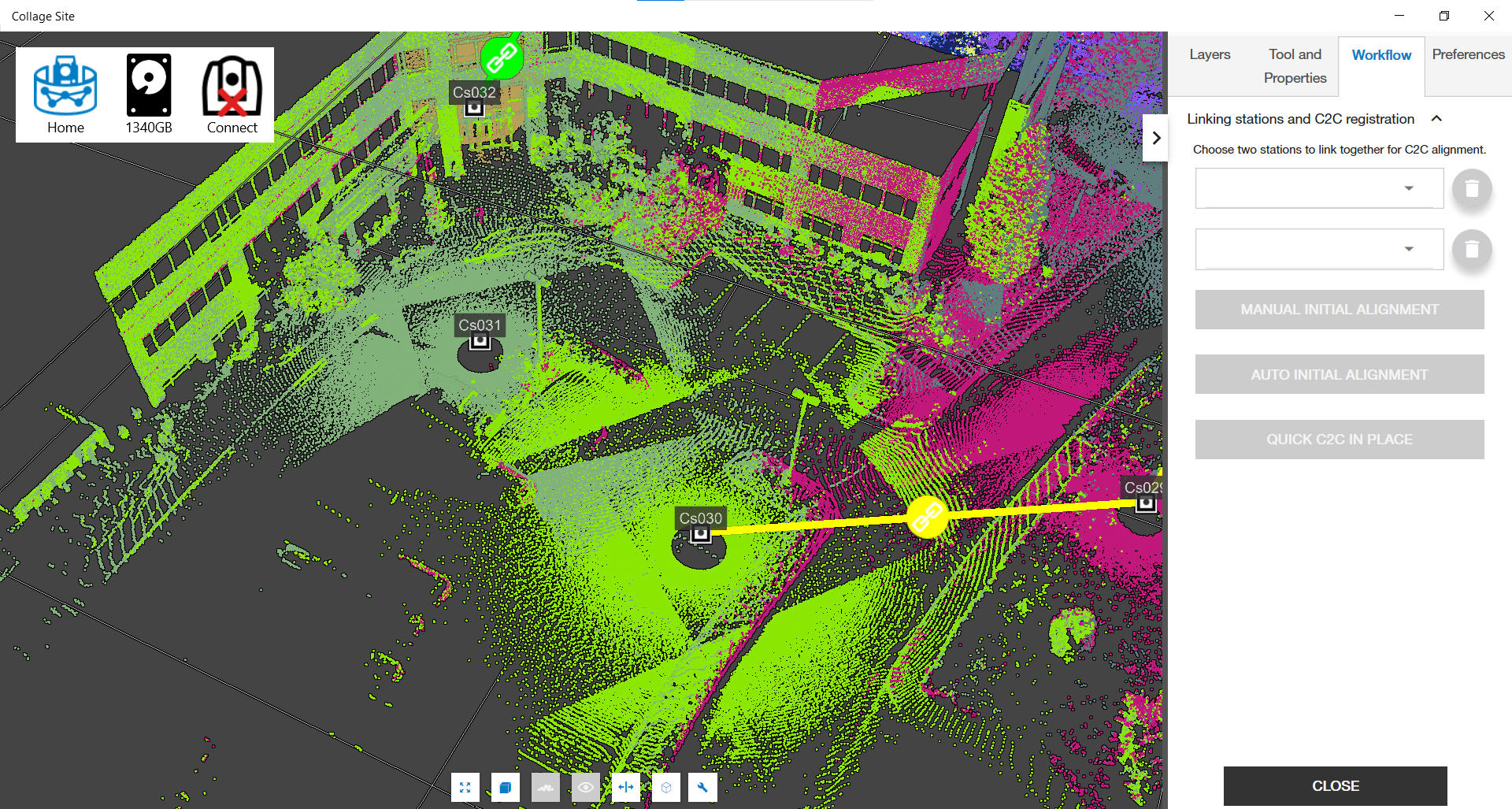

をタップすると リンクステーション ボタンをクリックすると、サイドパネルが更新され、リンクを作成するXNUMXつのステーションを選択するためのXNUMXつのドロップダウンメニューが表示されます。

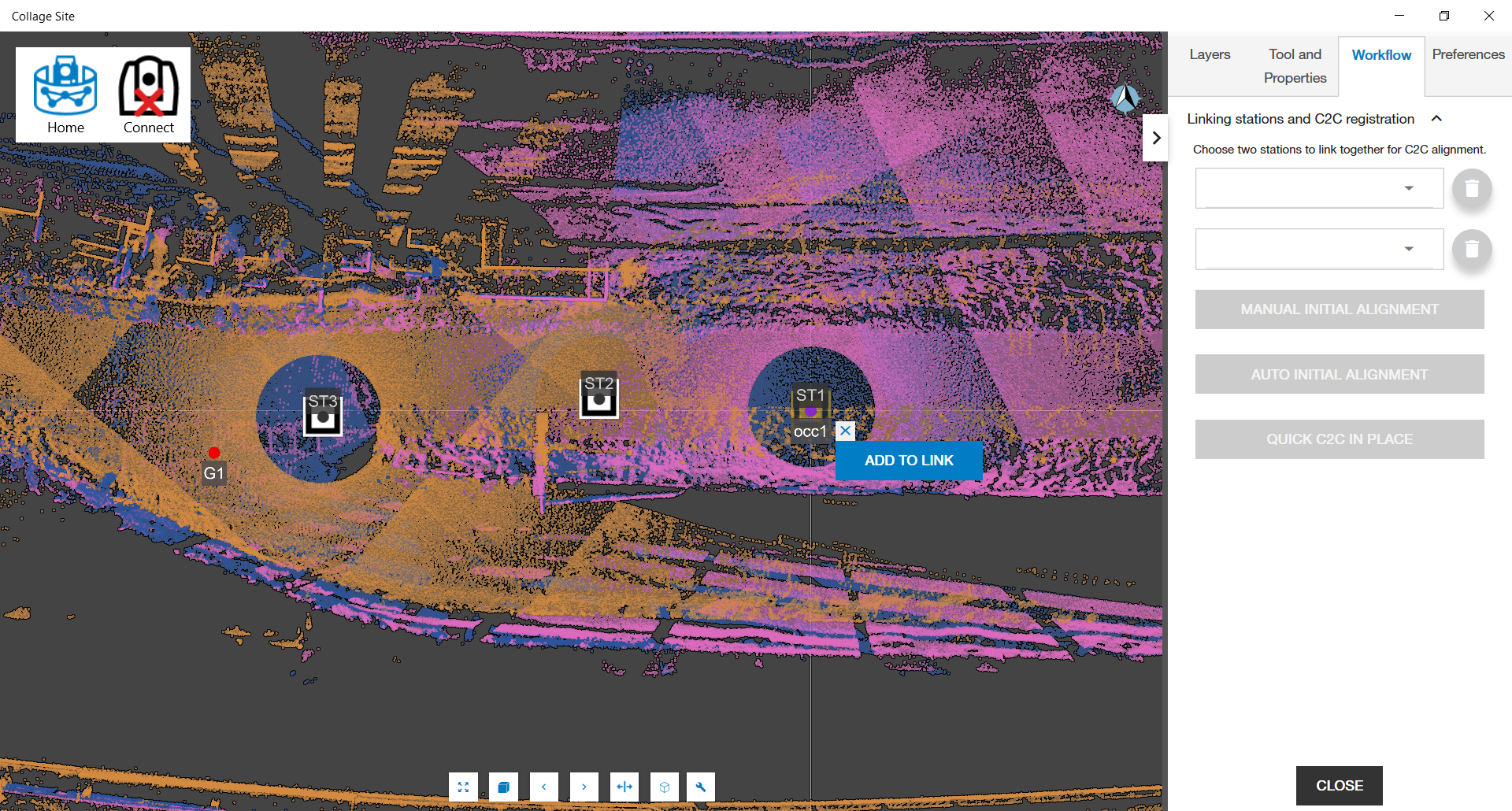

または、プロジェクトビューパネル内のステーションをタップまたはクリックして追加することもできます。

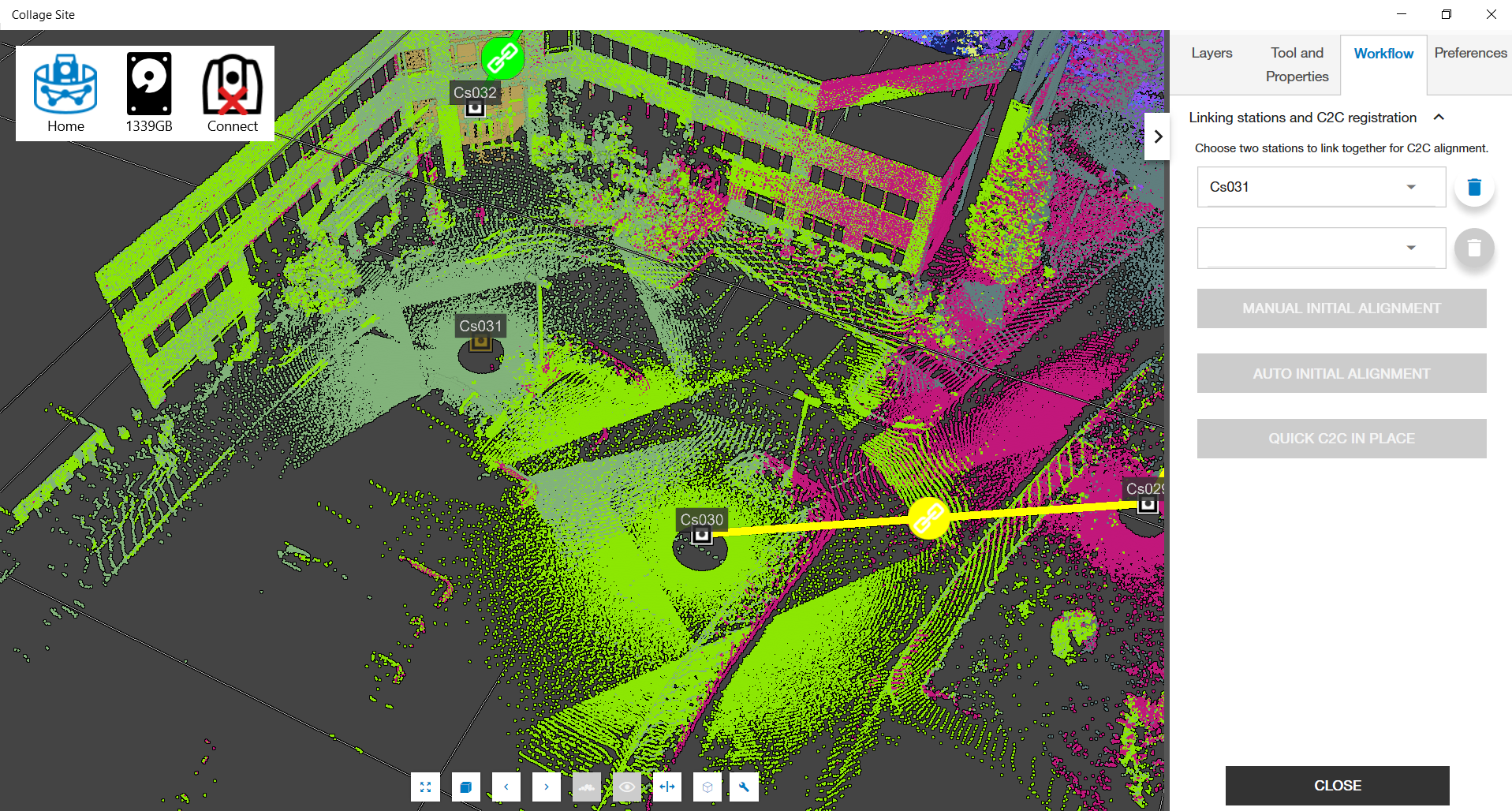

画面上またはドロップダウンメニューからステーションを追加すると、ステーション名が右側のワークフローパネルに表示されます。

続行するには、XNUMX番目のステーションを追加します。

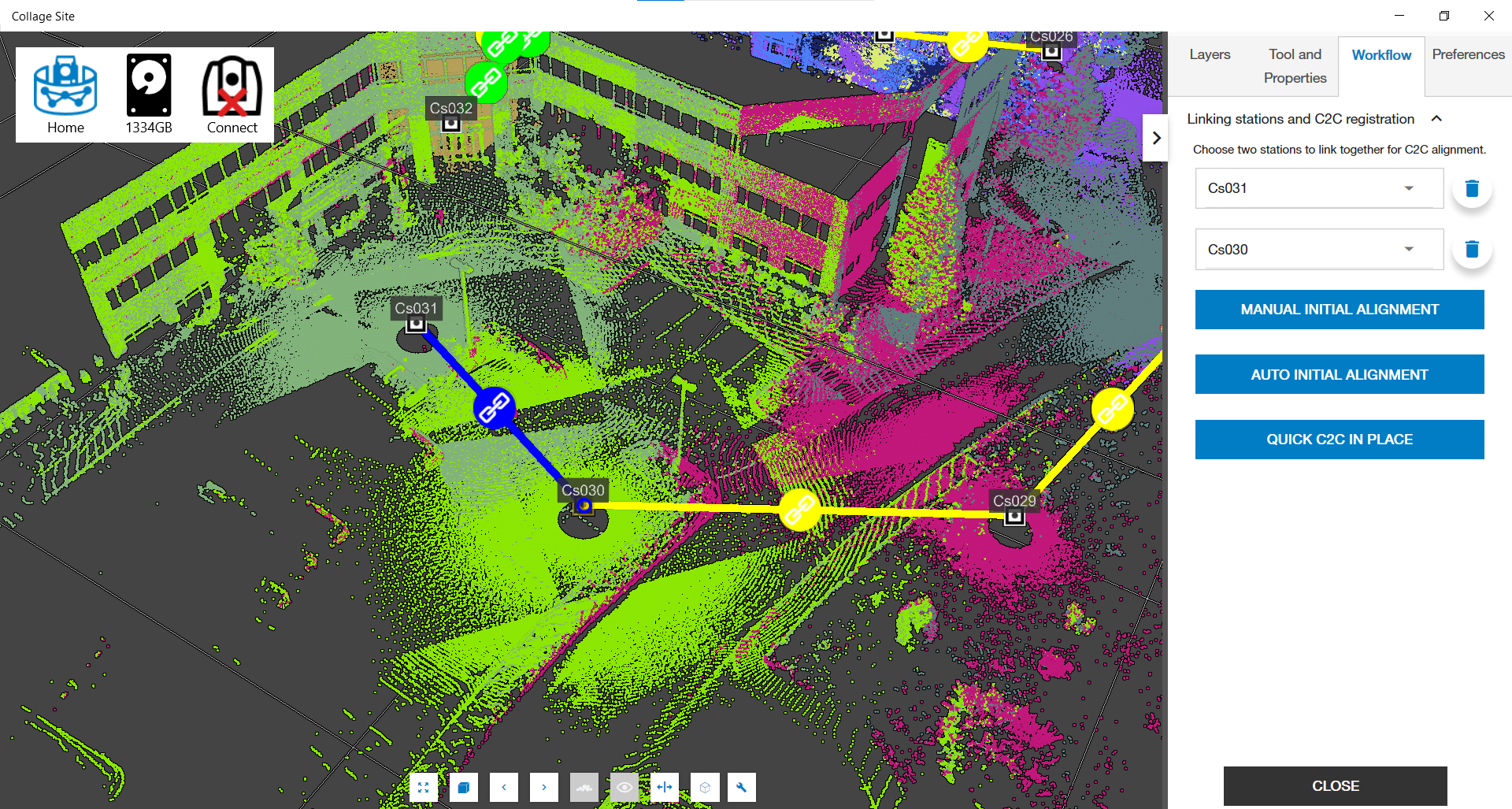

XNUMXつ目のステーションを追加すると、リンクマーカーがビューに表示され、クラウドからクラウドへの登録オプションが無効になりなくなります。 オプションから選択して、XNUMXつのステーションを一緒に登録します。

  • 手動初期調整: クラウド間の制約の開始点として、XNUMXつのスキャンを手動で相互に位置合わせします。
  • 自動初期調整: スキャン データの特徴に基づいて最初の位置合わせを推測するようにソフトウェアに指示します。その後、その推測を開始点として使用して、クラウドからクラウドへのクイック アルゴリズムを実行します。
  • クイックC2Cインプレース: プロジェクト内のスキャンの現在の配置を、クラウド間の制約の開始点として使用します。



リンクを作成し、Alignment オプションの XNUMX つを実行すると、作成したばかりのリンクに関連するいくつかの基本的なメトリックを提供する画面が表示されます。 これらの指標は次のように定義されています。

オーバーラップ: C2C アルゴリズムが実行されると、コラージュ サイトはスキャンの XNUMX つを見て、選択された他のスキャンから一致するポイントを比較します。 両方のスキャン間で検出された対応するポイントの数によって、オーバーラップの割合が決まります。 オーバーラップのパーセンテージが高いほど、好ましい結果が得られる可能性が高くなります。

力: この値は、スキャン間の C2C の結果に対してコラージュ サイトがどの程度自信を持っていたかを示します。 100% に近いほど最適です。

距離: この値は、リンクしている XNUMX つのスキャン間の RMS エラーを示します。

必ずお読みください よくある質問 問題が発生した場合。
