ターゲット測定

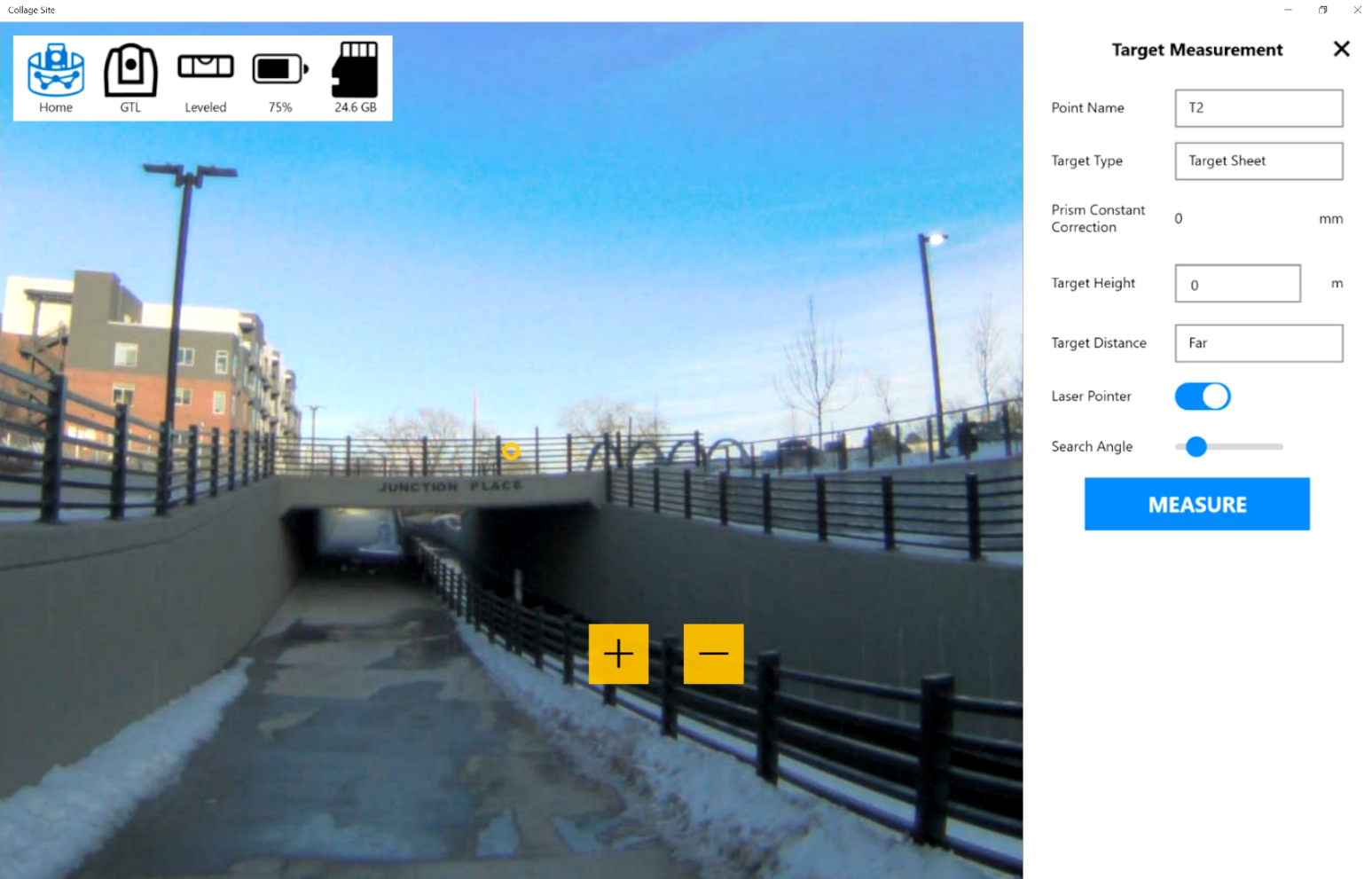

ターゲット測定ダイアログは、OCC/BS、切除、一般的なターゲット測定、および調査の新しいポイント ワークフローのターゲットを測定するために使用されます。 計測器の制御は、次のいずれかを使用して実行されます タッチドライブ 楽器を狙うために、そして黄色 + & - ズームインおよびズームアウトするボタン。

• GLSの場合：ズームは、ズームレベルに応じて、GLSで広角カメラと望遠カメラの両方を使用します。
• GTLの場合：デジタルでラフに照準を合わせるために使用できるのは広角カメラのみですが、GTLのピーク/スコープとダイヤルを使用して手動で機器を確認することもできます。 これは、GTLを狙う長距離ターゲットに必要です。

　 ターゲット測定 画面右側のダイアログは、各ターゲットに関連するターゲット測定設定と制御パラメータを入力するために使用されます。

注: プリズム トラッキングは現在、コラージュ サイトでは利用できません。

ワークフロー

右側のパネルでターゲット測定パラメータを設定することから始めます。

• ターゲットタイプ： これにより、機器がターゲットを測定する方法が決まるため、正しい選択を行うようにしてください。
• プリズム定数補正： プリズムおよびその他のタイプのターゲットには、正しい測定のために入力する必要のあるオフセット値があります。 これが、使用しているプリズム/ターゲットの値と一致していることを確認してください。 各タイプのターゲットには、PrismConstantCorrectionの独自のデフォルト設定があります。
• 目標身長： プリズムまたはターゲットがポールまたは三脚の既知のポイントより上にオフセットされている場合は、ターゲットの高さを入力します。
• 目標距離： ターゲットがスキャナから 5 メートル以内にある場合、カメラ画像上のレチクルの表示エラーが大きくなります。 この場合は、 閉じる 表示誤差を減らします。 ターゲットがスキャナから 5 メートル以上離れている場合は、この値を 遠く.
• レーザーポインター： 必要に応じてターゲット測定を支援するために可視レーザーをオン/オフにします。
• 検索角度： ターゲットの検索半径のサイズを変更します。 検索角度が大きいと、ターゲットの測定時間が長くなりますが、画面上のターゲットの位置を正確に選択する必要がなくなります。 ターゲティングレチクルの外側の円は、検索半径の現在のサイズを示します。
• 懐中電灯： これは GLS のみの設定です。 懐中電灯を使用すると、単一要素のプリズムをすばやく検出して測定を実行できます。
• フリーモード： これはGLSのみの設定です。 フリーモードがオンの場合、スキャナー機器を手動で回転させることができます。

まず、スキャニング装置を手動で回転させ、測定したいターゲットに大まかに向けます。 次に、カメラ画像上のターゲット ポイントを指でタップして、レチクルをターゲットに近づけます。

を使用してズーム レベルを調整します。 + / - 必要に応じてボタンを押して、ターゲットをはっきりと表示します。 次に、カメラ画像上のターゲットをタップして、ターゲットに近づくようにレチクルの位置を調整します。

GLS-2200 を使用する場合、最初のズーム レベルは広角カメラを使用し、他のズーム レベルは望遠カメラを使用します。 をタップすると、望遠カメラに切り替えることができます。 + ボタンをXNUMX回。

GTL-1200 を使用する場合、広角カメラのズーム レベルは XNUMX つしか使用できません。 コラージュ サイト タッチ ドライブの代わりに、機器のサイトを使用して、より長い距離のターゲットを狙う必要があります。

サイズを調整します 検索角度 ターゲティング レチクルの外側の円がターゲットの外側を完全に囲むようにします。 ターゲットがこの円内に部分的にしかない場合、ターゲットの測定は失敗します。 準備ができたら、 Measure ボタンを押してターゲット測定を開始します。

ターゲットの測定が完了したら、カメラ画像または GTL-1200 の望遠鏡を使用して、スキャナがターゲットを正しく測定したかどうかを再確認します。 さらに、コラージュ サイトの画面は、測定が成功した後にターゲットを拡大する必要があります。 成功した場合は、 キープ オプション。 それ以外の場合は、 破棄 再試行するオプション。

Note

GLS-2200をご使用の際は、測定対象物までの距離に応じて適切なターゲットシートとサーチ角度をご使用ください。 これらが正しくない場合、他のすべてを正しく行ったとしても、ターゲットの測定に失敗する可能性があります。

ターゲットシートを使用する場合

*小：3cm、中：6cm、大：12cm

プリズムを使用する場合
